ほぼ自分用メモ・MSXの実機用グラフィックエディタまとめ

【2025.03.12更新】「MOKOⅡ」詳細判明につき情報を追加
【2025.02.20更新】オマケ：皆さんどうやってMSX1の画像を作成しているのか？を追加
【2025.01.03更新】「CG-7」「HENGE」を追加

　忘れないうちに。見つかり次第随時更新します。

当まとめの収集対象
当まとめの除外対象
きっかけ
MSX1対応
- EDDY2はフロッピーディスク対応
- グラフィックマスターラボはフロッピーディスク対応
MSX2対応
- ビデオグラフィックスは世界に3種類存在する
MSX2+対応
オマケ：皆さんどうやってMSX1の画像を作成しているのか？

当まとめの収集対象

当記事は、MSXの実機を用いて全画面編集が可能なグラフィックエディタを収集しています。
MSX1から利用可能な「SCREEN1.5」や「多色刷りモード」等と呼ばれる画面モードに対するPCGエディタ（マップチップツール）は、MSX1で全画面（上中下の3段）とも編集可能なものを有効とします。

当まとめの除外対象

スプライトエディタは除外します。全画面編集ではないので。
MSXの実機で動作しないエディタは除外します。

　スプライトエディタ、並びにWebブラウザやWindows PCなど現在主流のデバイスで動作する各種エディタは以下の記事にまとめてあります。↓↓↓ gigamix.hatenablog.com

きっかけ

note.com

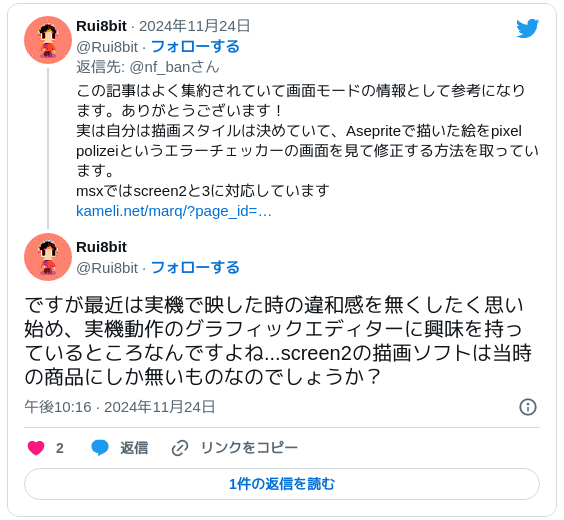

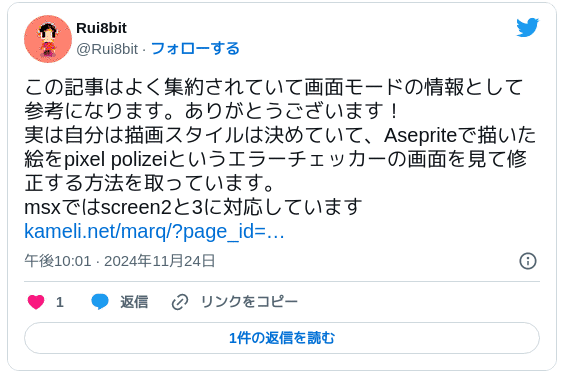

　MSX1のハードウェアスペック（VDP TMS9918）で素晴らしいピクセルアートを発表しているアーティストのRui8bitさん（twitter＠Rui8bit）が、MSX1の実機で動作するCGエディタを探している様子でした。自分の作品を仮想環境でなく実物で作りたい・見てみたいというその気持ち、とーっても分かります！！

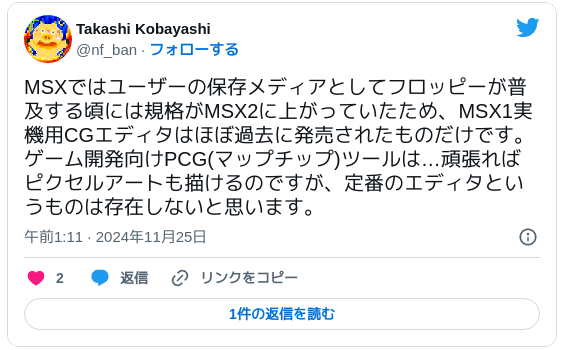

　Rui8bitさんが生まれた頃、MSXはパソコン市場で完全に死んでいた時代です。筆者（nf_ban）は一応今でもMSXでドット絵を嗜む人間の一人ですので何か協力できないかと考えた末に、2025年現在までにMSX1の実機で動作するCGエディタがどんだけ存在しているのか状況を確認したくなりました。もし自分の知らないエディタが多数あり手軽に使えるのであれば、自分も触ってみたい、と…

　で、確認するうちにMSX2用・MSX2+用の情報も多数見つかりましたので、規格ごとにまとめてみました。

MSX1対応

　MSX1では基本的に、対応スクリーンモードはSCREEN2です。MOKOシリーズのみ SCREEN1.5（PCGエディタ）。

　MSX1では基本的に、保存媒体はカセットテープです。MSX1かつ保存媒体にフロッピーディスクを使用する場合、本体RAMが32KB以上必要です。16KB以下の機種ではRAM増設カートリッジによる本体拡張が必要です。

タイトル	メーカー	媒体	保存	備考
MSXマウス＋CHEESE	NEOS	ROM	TAPE	マウス同梱
グラフィックエディター	HAL研究所	ROM	TAPE	ライトペン対応
アニメエディターEDDY	HAL研究所	ROM	TAPE	トラックボール同梱
EDDYⅡ	SONY （HAL研究所）	ROM	TAPE DISK	トラックボール対応
グラフィックボール＋EDDYⅡ	SONY （HAL研究所）	ROM	TAPE DISK	トラックボール同梱
グラフィックマスターラボ	SONY （HAL研究所）	ROM	TAPE DISK	トラックボール対応タブレット対応 RS232C対応
グラフィックアーチスト	YAMAHA	ROM	TAPE DISK	マウス対応
グラフィックタブレット	National	TAPE	TAPE	タブレット同梱
グラフィックタブレット＋ピクチャーペインター	Canon	ROM	TAPE	タブレット同梱スーパーインポーズ対応
ライトペングラフィックス	SANYO	ROM	TAPE	要ライトペン
JOY GRAPH（ジョイグラフ）	Victor	ROM	TAPE	タブレット対応
描きくけコン	CASIO	ROM	TAPE QD	クイックディスク対応
モニタ・アセンブラ／グラフィックエディタ	MIA	TAPE	TAPE
MOKO	多部田俊雄	TAPE	TAPE	PCGエディタマイコンBASICマガジン 1986年5月号
MOKOⅡ	前田晃弘	TAPE	TAPE	PCGエディタマイコンBASICマガジン別冊 MSX・MSX2 プログラム大全集
Kimcoのキャラクタ・スプライトエディタ	木村泰則	TAPE	TAPE	PCGエディタマイコンBASICマガジン別冊 MSX・MSX2 プログラム大全集
MSX Designer	Softnew Informatica	DISK	DISK	ブラジル製
MSX Video Graphics Plus	Softnew Informatica	DISK	DISK	ブラジル製
Graphic Designer	Cable Software	TAPE	TAPE	イギリス製

　MSX1の頃はHAL研究所開発のグラフィックツールをカスタマイズした製品が各メーカーから発売されていたようですね。当時からフロッピーディスクに対応するHAL研究所の先見の眼が凄い。もしかすると他のHAL研究所開発のツールもフロッピーディスク対応なのかもしれない…。

EDDY2はフロッピーディスク対応

[https://youtu.be/O91U7fV-8ns?si=hY-UkXRArf2Mayrx:embed:cite]

　動画で見れば一目瞭然。これは助かる！！

グラフィックマスターラボはフロッピーディスク対応

　MSX1と「グラフィックマスターラボ」で画像制作を実演している記事が2024年に読めるとは思わなんだ。2024年にもなって保存媒体がカセットテープというのは正直厳しいです。フロッピーディスクですら怪しいというのに… [https://dailyportalz.jp/kiji/drawing-book-covers-on-MSX:embed:cite]

MSX2対応

　MSX2では基本的に、保存媒体はフロッピーディスクです。

タイトル	メーカー	媒体	SCREEN	備考
SZMFE	鈴見咲君高	DISK	1.5・4	フリーソフト
グラフサウルス	BIT2	DISK	5･7･8･12
グラフサウルス ver.2.0	BIT2	DISK	5･7･8･12
グラフサウルス ver.2.1	BIT2	DISK	5･7･8･12	インターレース対応
CHEESE 2	NEOS	ROM	5･7
ピクセル2	T＆Eソフト	DISK	5･8
ピクセル3	T＆Eソフト	DISK	5･7･8
DD倶楽部	T＆Eソフト	DISK	5
T&Eマガジンディスクスペシャル（EASY）	T＆Eソフト	DISK	5	DD倶楽部の機能限定版が入ってる噂
ザ・ペインター	YAMAHA	PSC	5	TAPE保存？要RAM128KB
SIIANIME	S-Ⅱ	DISK	5	MSX･FAN 1993年2月情報号
GAZE	OUTSIDE	DISK	5	MSX･FAN 1993年6-7月情報号 RDSツール
お習字ツール	撃退サミー	DISK	5	MSX･FAN 1994年12月情報号書道ツール
画楽多	和知電子機器	ROM	7
Final Graphics v2.0	H.S.H	DISK	7	ブラジル製
ISE	多摩川源五郎	DISK	7	フリーソフトインターレース専用
CG-7	Toxsoft	DISK	7	MSX･FAN 1992年8月情報号
INTER-RACER	NG	DISK	7	フリーソフトインターレース専用要MSXべーしっ君
グラフィックエディター写画楽	Victor	DISK	7･8	デジタイザ対応 RS232C対応
ダ・ビンチ MSX2	ポプコムソフト	DISK	8
ビデオグラフィックス	National	DISK	8	デジタイザ対応
FS-A1F付属システムディスクグラフィックツール	Panasonic	DISK	8	スキャナ対応
FS-A1FM付属システムディスクグラフィックツール	Panasonic	DISK	8	スキャナ対応
FS-A1FX付属システムディスクグラフィックツール	Panasonic	DISK	8	スキャナ対応
FS-A1WX付属システムディスク2 グラフィックツール	Panasonic	DISK	8	スキャナ対応
FS-A1WSX付属システムディスク2 グラフィックツール	Panasonic	DISK	8	スキャナ対応
FS-A1ST付属システムディスク2 グラフィックツール	Panasonic	DISK	8	スキャナ対応要MSX-DOS2
FS-A1GT付属システムディスク2 グラフィックツール	Panasonic	DISK	8	スキャナ対応要MSX-DOS2
HB-F1XD付属 F1ツールディスク	SONY （HAL研究所）	DISK	8	トラックボール対応
HB-F1XDmk2付属 F1ツールディスクⅡ	SONY （HAL研究所）	DISK	8	トラックボール対応
HB-F1XV付属クリエイティブツールⅡ	SONY （HAL研究所）	DISK	5･6･7･8	トラックボール対応
Video Graphics	Philips	DISK	8	オランダ製
MSX Designer	Philips	DISK	8	オランダ製
Designer Plus	Philips	DISK	8	スペイン向け
HENGE	SUGAエンタプライゼス	DISK	8	MSX･FAN 1993/94年12-1月情報号モーフィングツール

　MSX2の時代になると保存媒体のフロッピーディスクが普及し始め、各メーカーがFDD搭載機にMSX-DOSのシステムディスクを付属していました。そのディスクの中にグラフィックツールを含めていたメーカーが少なくともPanasonicとSONYの2社あり、「最低限の絵は描ける」という体制が広く確立しました。

　Panasonicのグラフィックツールは、MSXで映像編集を行う同社（Nationalブランド）の高級機種 FS-5500シリーズ向けのアプリ「ビデオグラフィックス」の機能限定版です。UIは一緒です。ビデオグラフィックスは本体デジタイズ機能（入力映像のSCREEN8画像化）に対応していましたが、各機種システムディスク搭載のグラフィックツールはデジタイズ機能が削除されて同社のイメージスキャナ対応に変更されました。

　また、フロッピーディスクの普及に伴い、パソコン雑誌の投稿プログラムやパソコン通信のフリーソフトとしてアマチュアプログラマ制作のアプリが登場し、配布されるようになりました。今だと入手は困難かもしれませんが…入手可能性探求の観点から今回リストアップしました。

　MSX2でグラフィック性能が高まったことでCGエディタはMSX2の性能に準拠したものが多数リリースされるようになった一方、MSX2でフロッピーディスクの普及が進んだのにMSX1の性能で描けてフロッピーディスクで保存できるようなCGエディタはこれ以降全く無いというレベルでほぼ登場しませんでした。あえてMSX1の性能で描くというニーズが無かったのでしょう…残念です。

ビデオグラフィックスは世界に3種類存在する

日本で松下電器産業（当時Nationalブランド）がリリースした「ビデオグラフィックス」
Philipsが欧州向けにリリースした「Video Graphics」
Softnew Informaticaが南米向けにリリースした「MSX Video Graphics Plus」

は、それぞれが全く異なるCGエディタということが判明しました。

MSX2+対応

タイトル	メーカー	媒体	SCREEN	備考
グラフサウルス	BIT2	DISK	5･7･8･12
グラフサウルス ver.2.0	BIT2	DISK	5･7･8･12
グラフサウルス ver.2.1	BIT2	DISK	5･7･8･12	インターレース対応
OuT-SeT	大羽なお	DISK	10	MSX･FAN 1994年2-3月情報号
OuT-SeT spX	大羽なお	DISK	10･12	同人ソフト
Screen 11 Designer	Sunrise	DISK	11
スクリーンモード12専用簡易グラフィックツール	KNKKY	DISK	12	TAKERU専売
自然画伯	多摩川源五郎	DISK	12	フリーソフト

　MSX2+はSCREEN10～12の「自然画モード」搭載が大きな機能アップの一つでしたが…メーカー付属のグラフィックツールが自然画モードに対応しないという酷い有様でした（MSX turbo Rも同様）。そりゃあ活用されないだろ…

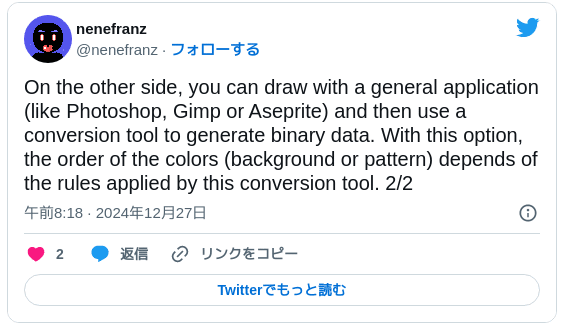

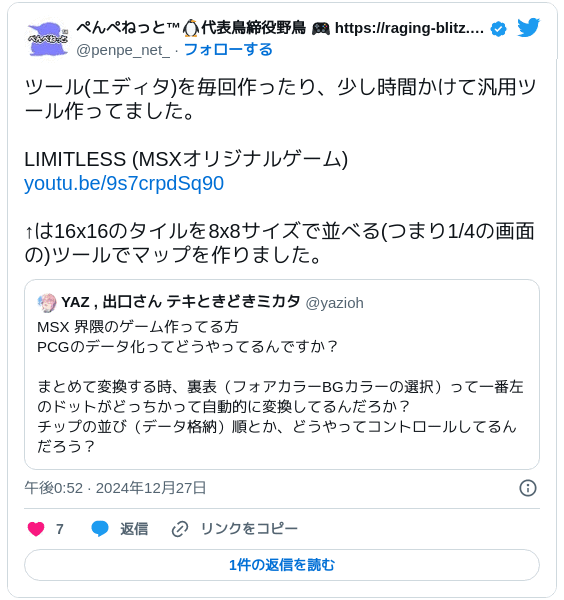

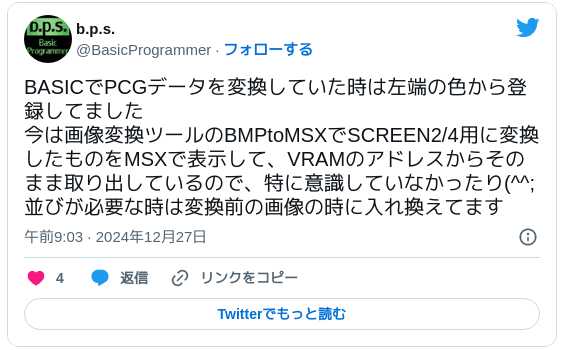

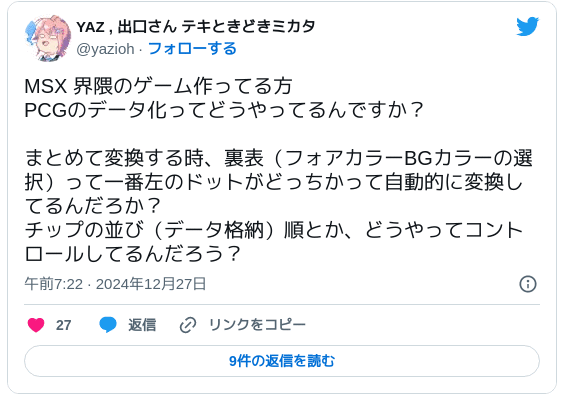

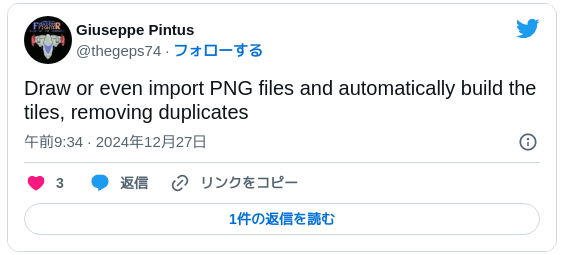

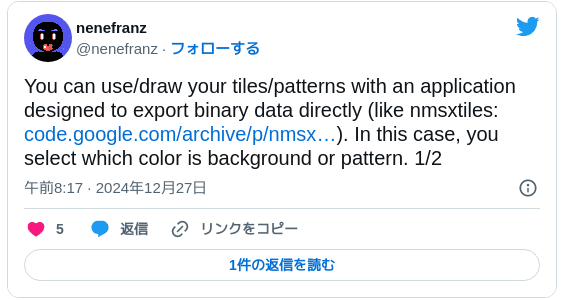

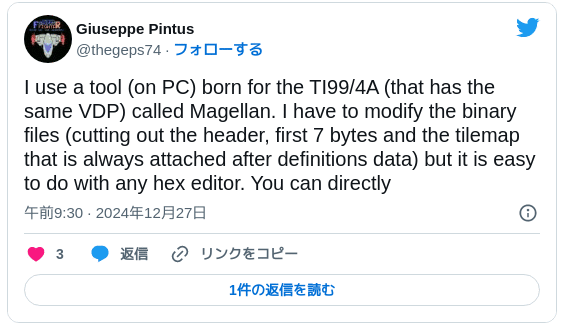

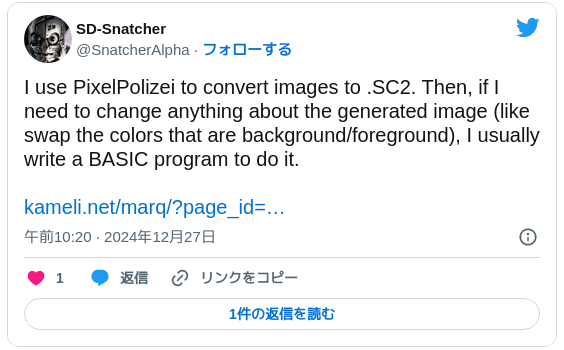

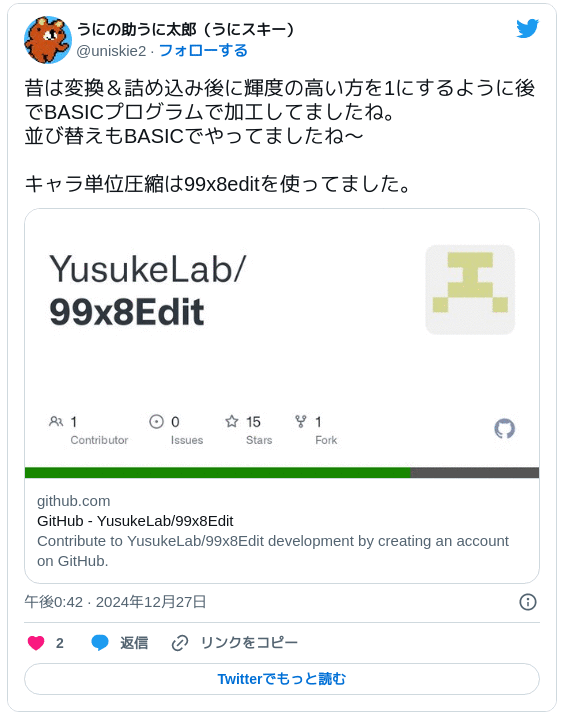

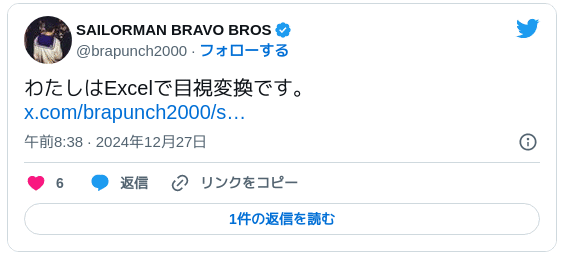

オマケ：皆さんどうやってMSX1の画像を作成しているのか？

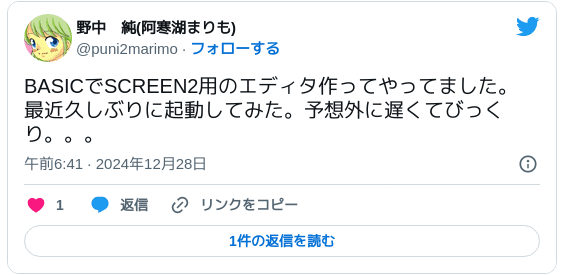

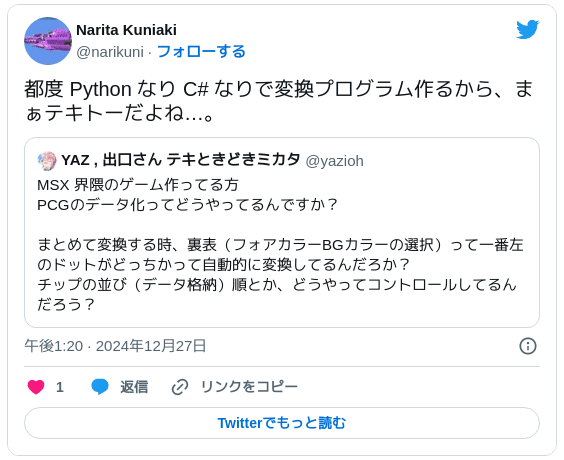

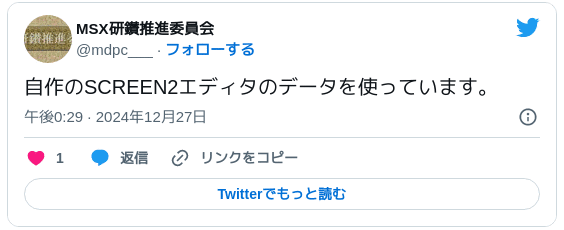

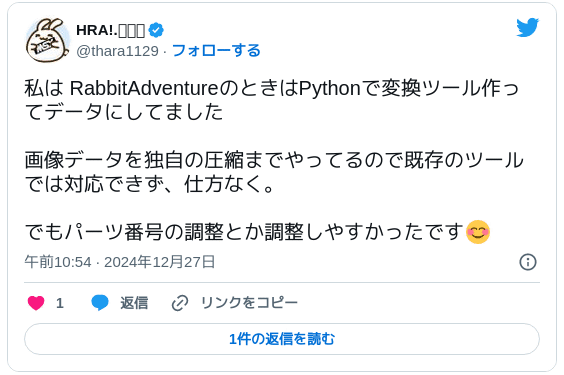

自作派

　圧倒的多数。単にデータを出力するだけでなく自作アプリに活用してゆくのであればツールも自作したほうが効率が良いという判断。共通のデータ形式から変換するのでなく俺仕様で直接出力することもできますしね。自分専用だからツールが世に出回らない（従ってノウハウも公開されない）といったジレンマを抱えての、今の状況。
